案例介绍：我司承接的某厂污水处理的自控系统，该系统控制分三层实现，基本控制层，现场控制层和远端监控控制层。中控系统主要采用西门子S7-1500系列PLC、西门子交换机、12寸精智触摸屏等元件。

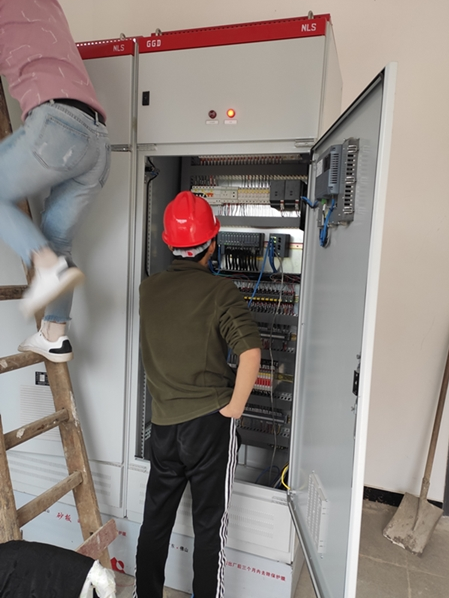

基本控制：基本控制具有最高的控制优先级，当控制方式处于手动操作式，PLC的控制被屏蔽。现场设备均可以在控制柜上实现手动操作与检查。控制柜提供基本的控制，当PLC系统出现故障时，仍然可以采用本地手动操作方式启动／停止需要受控设备。

现场控制层：当设备处于调试试车阶段或故障维修阶段时，在现场操作箱上可以启动／停止设备，从而实现近距离观察设备运行状态，无需跑到控制室启动设备。

远端监控控制层：上位机上发送指令或者根据仪表数据，利用PLC的逻辑控制功能，提供设备的启停及关键设备的联动，连锁控制等。

单动控制：在控制终端画面中可以选择单动控制，直接控制各个水泵及受控设备单元的启动和停止。

联动控制：在控制终端上也可以选择联动控制，根据传感器测定的参数和预先设定的模式，进入自动控制状态。例如：液位计控制污水泵的启／停；根据DO在线仪测定的参数，自动控制罗茨风机的运行状态；可根据工艺的要求设定各个工艺环节的运行时序等等。

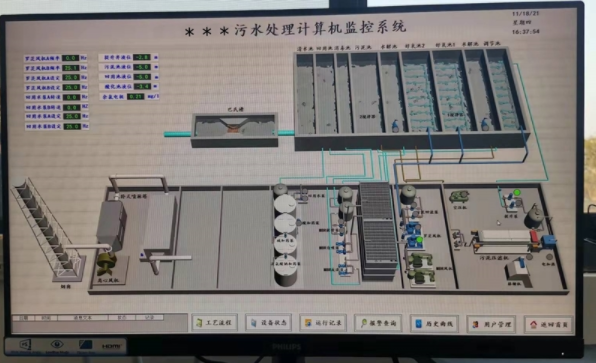

上位机组态采用了西门子博图WINCC组态软件，可监控工艺设备的运行状态、工艺过程参数的采集和监视，远程控制相关设备、设定运行参数。实现报表打印、事故报警打印等功能。

案例详情：
